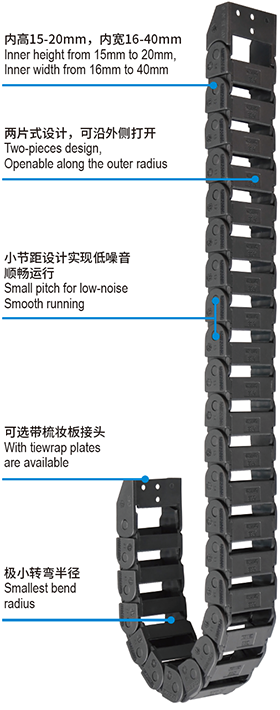

C21E抗靜電可打開微型電纜拖鏈體積較小,基于兩片式設計重量輕特別適用于高速運動。C21E抗靜電可打開微型電纜拖鏈適用于較小安裝空間,2種內高和多種內寬規格可選。
● 消除靜電,表面電阻<109Ω
● 小節距設計實現低噪音順暢運行
● 兩片式設計,可沿外側打開
● 簡易設計方便填充電纜
● 非常輕便,低成本,較小的內高和轉彎半徑
C21E開微型電纜拖鏈體積較小,基于兩片式設計重
量輕特別適用于高速運動。C21E微型可打開電纜拖
鏈適用于較小安裝空間,多種內寬規格可選。
可沿外側打開
阻燃等級 UL94 HB
符合CE 標準
RoHS認證
低噪音
抗靜電微型電纜拖鏈 | 產品編碼 | 內寬 Bi [mm] | 外寬 Ba [mm] | 內高 Hi [mm] | 外高 Ha [mm] | 彎曲半徑 R [mm] | 架空長度 [m] |
C21E.15 | 16-40 | 24.2-48.2 | 14.3 | 19.3 | 28-48 | ≤0.7 | |
C21E.20 | 25-50 | 36-61 | 20 | 25 | 28-48 | ≤0.7 |
推入并卡合 放入位置 按壓并卡合 分開鏈節
為了保證拖鏈的功能正常并且為了避免其中的電纜或者軟管遭到損傷,在布置電纜或者軟管時必須遵守某些原則:
▊ 電纜與周圍空間及其他電纜之間要留出至少10%電纜直徑的距離,液壓管線至少要留出20% | |
▊ 為了減少可能存在的摩擦,避免電纜或者軟管等具有不同外皮材質的管線放置在一起。(例如,電纜與液壓管線) | |
▊ 在有多根電纜和軟管的應用中,為了避免它們之間的相互摩擦,最好將它們放置在適當?shù)莫毩⒖臻g內并且用隔片將它們相互分隔。如果沒有條件實現,則要確保它們之間留有足夠的空間以免發生相互摩擦(H<D) | |
▊ 布置電纜或者軟管的時候要根據它們的直徑和重量以對稱的方式進行布置,最大和最重的電纜放置在截面的最外側,小的和輕的電纜放在內側。 |
922 次
● 通用機械
● 搬運機器
● 半導體機器
● 測量設備
● 拾放機器人
● 醫療行業
● 包裝機
● 紡織機械
