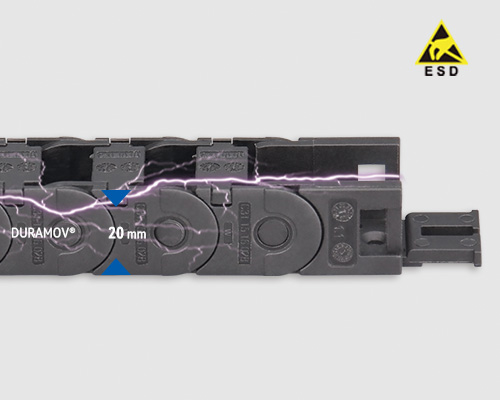

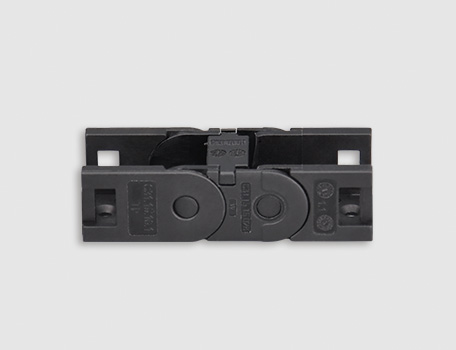

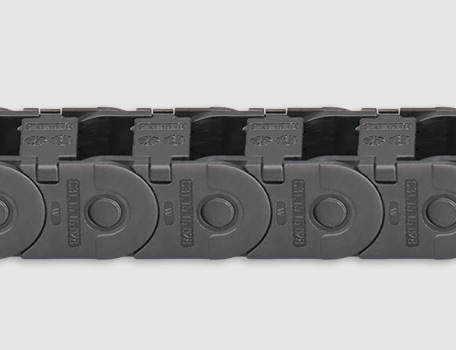

C31E.20抗靜電微型電纜拖鏈可沿內側或外側打開，堅固耐用和多種打開方式設計，適用于高速運動。C31E.20抗靜電微型可打開電纜拖鏈適用于較小安裝空間，多種內寬規格可選。
● 長期使用溫度：-40/+120℃
● 內高Hi：20 mm
● 內寬Bi：25-50 mm
● 彎曲半徑R：28-48 mm
● 節距Pitch：20 mm
C31E.20抗靜電微型電纜拖鏈可沿內側或外側打開，堅固耐用和多種打開方式設計，適用于高速運動。C31E.20抗靜電微型可打開電纜拖鏈適用于較小安裝空間，多種內寬規格可選。
●拖鏈內高20mm，內寬25-50mm
●快速打開：沿外側或內側打開
●小節距設計實現低噪音順暢運行
●雙重限位堅固蓋板實現長行程

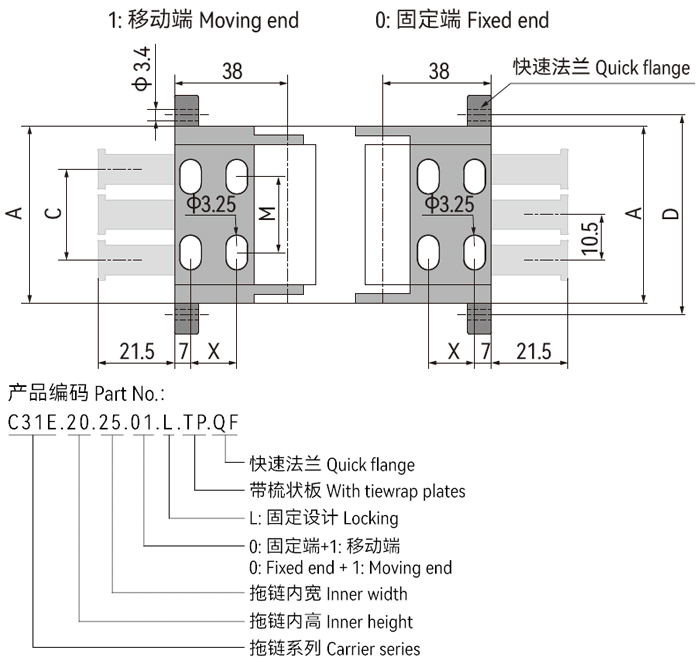

***可選配用于拖鏈長度方向固定的 快速法蘭

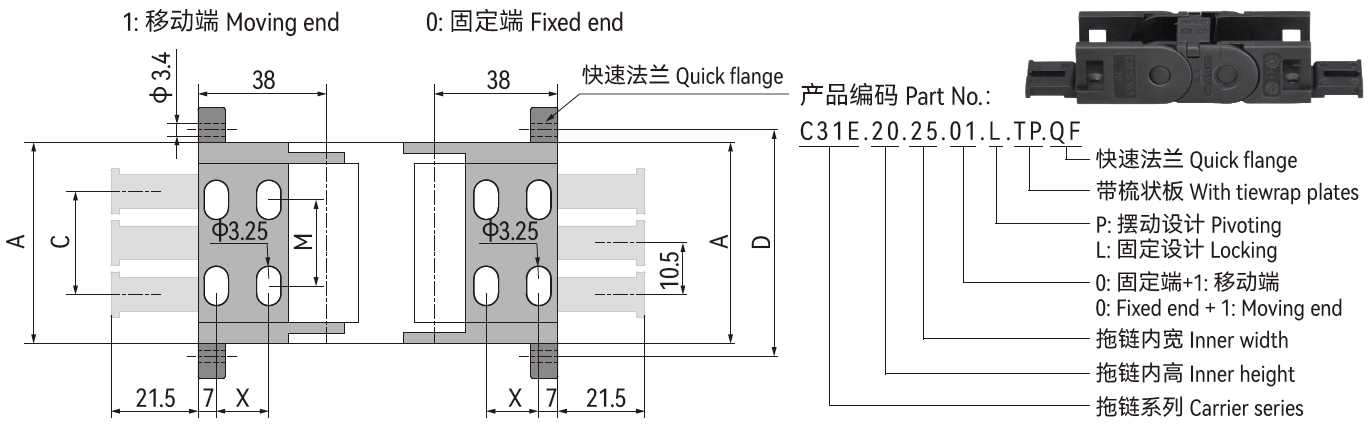

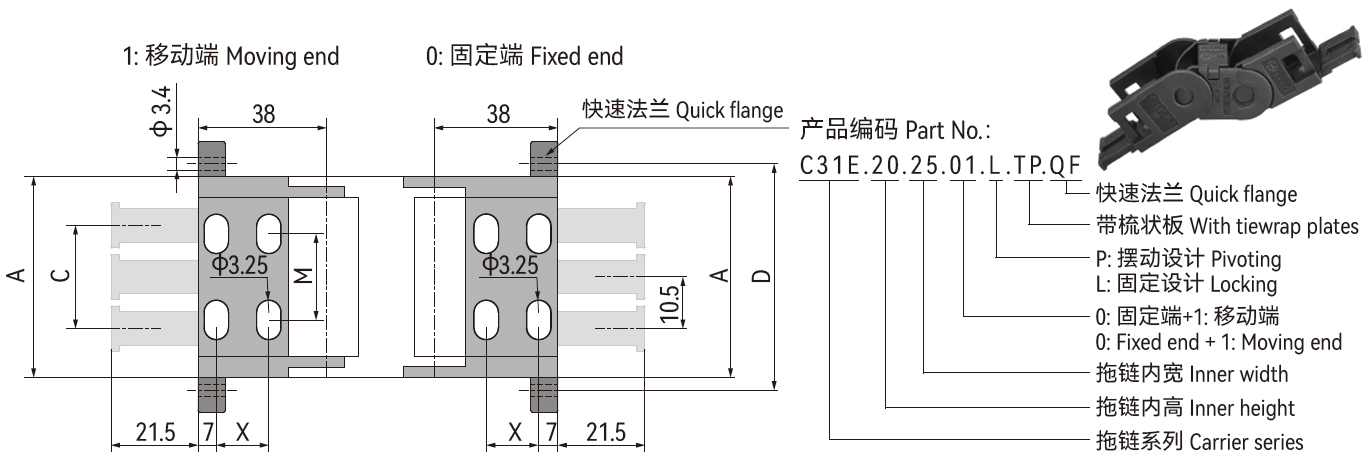

| 無梳妝板 接頭編碼 （固定） | 帶梳妝板 接頭編碼 （固定） | 無梳妝板 接頭編碼 （擺動） | 帶梳妝板 接頭編碼 （擺動） | 拖鏈內寬 | A | X | M | C | *D | 齒數 |
| C31E.20.20.01.L | C31E.20.20.01.L.TP | C31E.20.20.01.P | C31E.20.20.01.P.TP | 20 | 31.3 | 14 | 5 | 10.5 | 36.9 | 2 |
| C31E.20.25.01.L | C31E.20.25.01.L.TP | C31E.20.25.01.P | C31E.20.25.01.P.TP | 25 | 36.3 | 14 | 10 | 21 | 41.9 | 3 |
| C31E.20.38.01.L | C31E.20.38.01.L.TP | C31E.20.38.01.P | C31E.20.38.01.P.TP | 38 | 49.3 | 14 | 23 | 31.5 | 54.9 | 4 |
| C31E.20.50.01.L | C31E.20.50.01.L.TP | C31E.20.50.01.P | C31E.20.50.01.P.TP | 50 | 61.3 | 14 | 35 | 42 | 66.9 | 5 |
 | 架空長度 | ≤1m | 速度/ 加速度 FLG | ≤ 3 [m/s] / 8 [m/s2 ] | |
滑行距離 | 不適用 | 速度/ 加速度 FLB | ≤ 2 [m/s] / 4 [m/s2 ] | ||
豎直懸掛 | ≤ 5m | 滑行速度/ 加速度 | 不適用 | ||
垂直站立 | ≤ 0.5m | 允許溫度 | -40℃ ~120℃ | ||
側向架空 | ≤ 0.5m | 阻燃等級 | UL94 HB |
*如果安裝空間受到限制請咨詢CSB?.

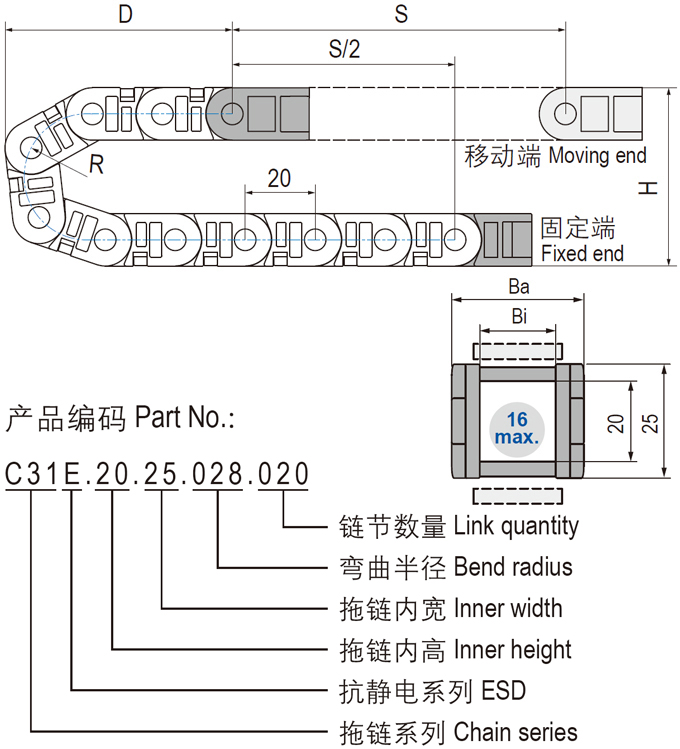

| R | 028 | 038 | 048 |
| H | 81 | 101 | 121 |
| D | 86 | 96 | 106 |
| K | 150 | 185 | 215 |
*實際安裝高度：HF=H+20mm（負載 1.25kg/m)

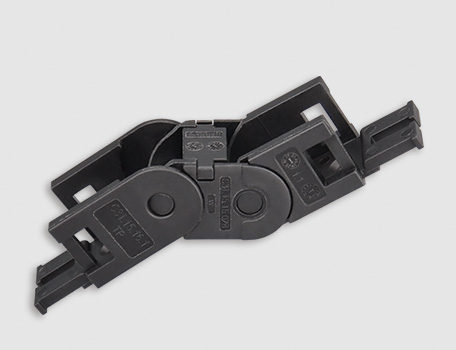

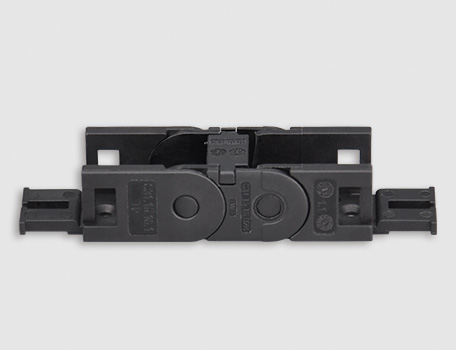

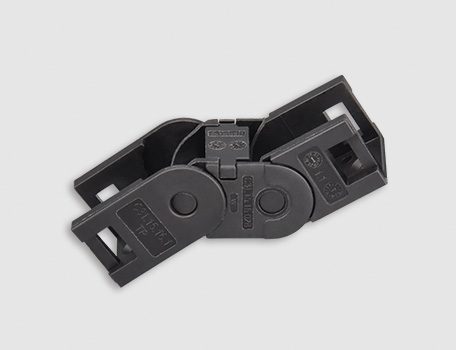

*C31E.20拖鏈接頭安裝方式示意圖

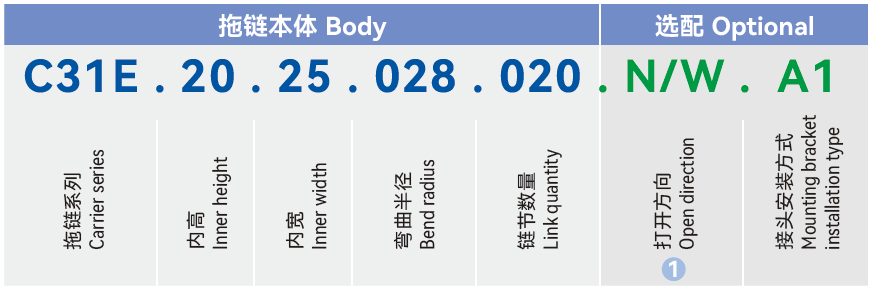

*A1|A2|A3|A4訂購預裝配拖鏈請注明安裝方式
*推薦架空長行程拖行應用
