Polymer-tech SolutionsTM
● PVC 外護套
● 阻燃
● 帶屏蔽
● 耐油
● 使用溫度：-15/+70℃
| 編碼 | ||
| 芯線 | ||
| 外徑 | mm | |
|
||
|
總線系統 | - |
|
芯數及截面積 [mm2] | (4G0.75+2×(2×0.34)C)C |
|
顏色識別 | - |
|
接地線 | 帶綠黃色的芯線 |
|
外徑 [mm] | 12.5 |
|
銅含量 [kg/km] | 103 |
|
重量 [kg/km] | 208 |
|
驅動技術系統 | - |
|
最小彎曲半徑 [mm]，拖鏈內移動（系數） | 7.5×d |
|
最小彎曲半徑 [mm]，拖鏈內移動 | 93.75 |
|
最小彎曲半徑 [mm]，非拖鏈內移動（系數） | 6×d |
|
最小彎曲半徑 [mm]，非拖鏈內移動 | 75 |
|
最小彎曲半徑 [mm]，固定鋪設（系數） | 4×d |
|
最小彎曲半徑 [mm]，固定鋪設 | 50 |
|
溫度 [℃]，拖鏈內移動 | +5至+70 |
|
溫度 [℃]，非拖鏈內移動 | -5至+70 |
|
溫度 [℃]，固定鋪設 | -15至+70 |
|
最大速度 [m/s]，架空 | 10 |
|
最大速度[m/s]，滑行 | 5 |
|
最大加速度[m/s2] | 80 |
|
行程距離[m] | 架空應用和行程距離小于100米的滑行應用 |
|
扭轉[°] | - |
|
導體 | 高抗彎強度的精細裸銅多股線(符合 EN 60228 標準) |
|
絕緣材料 | 高機械性能、低電容的XLPE混合物 |
|

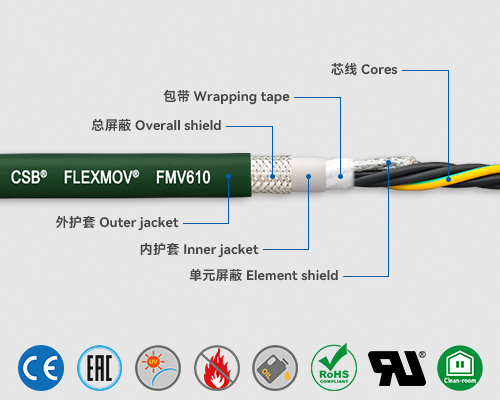

芯線結構 | 動力導線和信號對線以短節距圍繞高強度的中心線絞合在一起。 |
|
芯線識別 | 動力導線: 一根為黃-綠芯線，其余均為黑色芯線帶白色數字 1: U / L1 / C / L+ 2: V / L2 3: W / L3 / D / L- 2 對控制對線: 黑色芯線帶白色數字，5/6/7/8 |
|
單元屏蔽箔 | 鋁箔帶纏繞在外側 |
|
單元屏蔽 | 抗彎曲的鍍錫銅絲編織， 覆蓋線性約55%，光學約80%。 |
|
單元護套 | 聚合物箔帶纏繞在屏蔽層外 |
|
中間層 | 聚合物包帶纏繞在芯線束外 |
|
內護套 | PVC混合物適用于拖鏈 |
|
總屏蔽箔 | - |
|
總屏蔽 | 高度抗彎曲的鍍錫銅絲編織。 覆蓋線性約70%，光學約90%。 |
|
外護套 | 低粘性、耐油的PVC基混合材料，符合拖鏈要求 |
|
護套顏色 | 苔綠色 RAL6005 |
|
波阻抗[Ω] | - |
|
額定電壓 [V] | 600/1000 |
|
測試電壓 [V] | 4000 |
|
抗紫外線 | 中等 |
|
耐水解 | - |
|
耐低溫 [℃] | - |
|
耐油性 | 耐油（符合 IEC60811-404 標準，經SGS檢測），耐生物油（符合VDMA24568 標準，經SGS檢測） |
|
無鹵素 | - |
|
阻燃 | 符合IEC 60332-1-2、VW-1、FT1標準 |
|
無硅 | 不含會影響涂料附著力的硅 |
|
REACH | 符合(EC) No. 1907/2006 (REACH)標準 |
|
無鉛 | 符合 2015/863/EU (RoHS-II 經SGS檢測 Tested by SGS) |
|
EAC | 經認證No.KG 417/043.CN.02.00249 |
|
無塵室 | 符合 ISO 14644-1 |
|
CE | 符合 2014/35/EU |
|
UL | 符合UL2570, 80℃, 1000V |
▊FLEXMOV? FMV610柔性伺服電纜使用壽命
| 往返行程 | 500萬次 | 750萬次 | 1000萬次 |
適用溫度范圍 ℃ | 最小彎曲半徑 R min. [系數 x d] | 最小彎曲半徑 R min. [系數 x d] | 最小彎曲半徑 R min. [系數 x d] |
| +5 / +15 | 10 | 11 | 12 |
| +15 / +60 | 7.5 | 8.5 | 9.5 |
| +60 / +70 | 10 | 11 | 12 |
***根據FLEXMOV?質保承諾
采用高強度耐磨工程塑料制成的塑料電纜拖鏈DURAMOV?，高強度、易拆裝，適用于各類環境下低噪音、保護電纜、氣管與油管等長壽命運行...
更多▊FLEXMOV?高柔性電纜查詢系統V1.0是基于CSB?實驗室大量的測試數據以及電纜材料與結構特性結合分析計算，您可以通過選擇護套材料、電纜應用參數與應用環境選項查找適用電纜，并結合電纜芯線與屏蔽要求系統會輸出適配的柔性電纜。
▊由于系統基于理論數據模擬計算分析可能存在無法完全符合輸入?yún)?shù)，數據校核具有一定的局限性；CSB?建議柔性電纜在設備上需再次做測試驗證以完全符合實際使用要求。
▊FLEXMOV?高柔性電纜查詢系統輸出數據信息僅供設計選型參考，不可作為最終電纜符合性判定依據；如有疑問請與CSB?銷售工程師聯系。
