產品特性

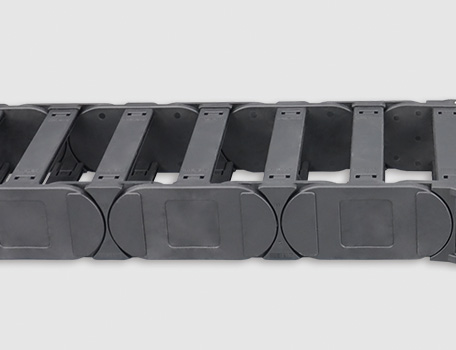

C03.32重載型塑料拖鏈結合了電纜拖鏈之前所有的優點，是所有DURAMOV?塑料拖鏈中最好的。在與其它系列塑料拖鏈具有相同或更小尺寸的情況下，具有更好的穩固性。使用C03.32重載電纜拖鏈成本更低，壽命更長
● 長期使用溫度：-40/+120℃

● 內高Hi：32 mm
● 內寬Bi：50-200 mm
● 彎曲半徑R：63-300 mm
● 節距Pitch：56 mm

標準規格查詢

C03.32重載型電纜拖鏈

產品編碼：

內寬 Bi [mm]：

外寬 Ba [mm]：

內高 Hi [mm]：

外高 Ha [mm]：

節距 T [mm]：

彎曲半徑 R [mm]：

總高度 H [mm]：

退回極限距離 D [mm]：

彎曲半徑余量 K [mm]：

最大架空長度 [m]：

最大懸掛長度 [m]：

最大豎立長度 [m]：

*訂貨周期 [wks]：

訂購產品

結構圖片

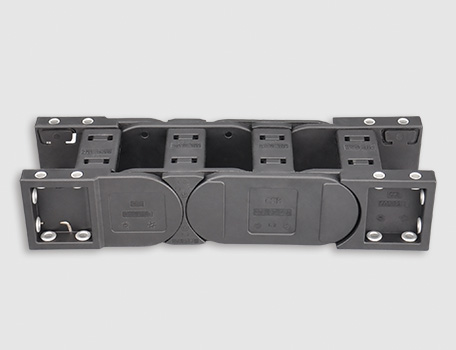

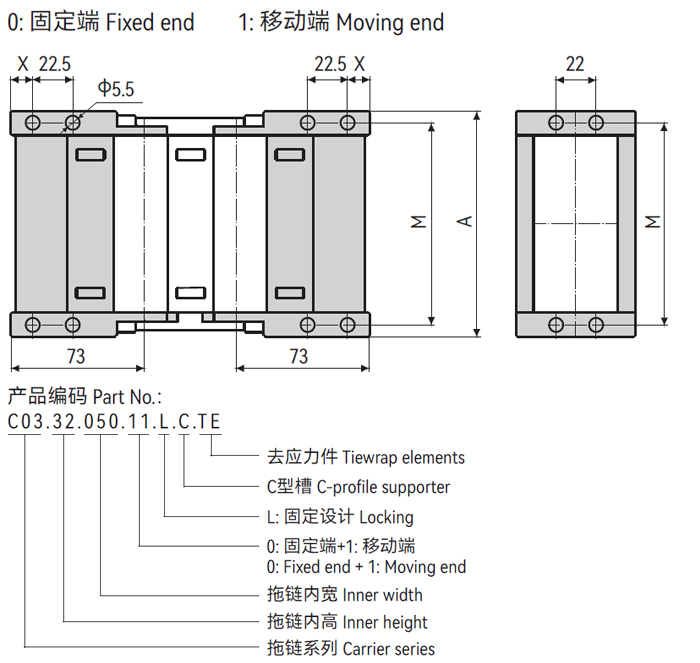

▊拖鏈接頭-固定


A2鏈節數為偶數	A1鏈節數為奇數	拖鏈內寬 [mm]	A [mm]	X [mm]	M [mm]	安裝應力單元最大數量 [pcs]
產品編碼（固定）	產品編碼（固定）	拖鏈內寬 [mm]	A [mm]	X [mm]	M [mm]	安裝應力單元最大數量 [pcs]
C03.32.050.01.L.C.TE	C03.32.050.11.L.C.TE	50	77	12.5	64	3
C03.32.075.01.L.C.TE	C03.32.075.11.L.C.TE	75	102	12.5	89	4
C03.32.100.01.L.C.TE	C03.32.100.11.L.C.TE	100	127	12.5	114	6
C03.32.125.01.L.C.TE	C03.32.125.11.L.C.TE	125	152	12.5	139	8
C03.32.150.01.L.C.TE	C03.32.150.11.L.C.TE	150	177	12.5	164	10
C03.32.175.01.L.C.TE	C03.32.175.11.L.C.TE	175	202	12.5	189	11
C03.32.200.01.L.C.TE	C03.32.200.11.L.C.TE	200	227	12.5	214	13

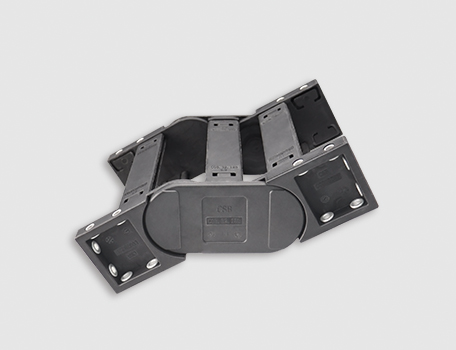

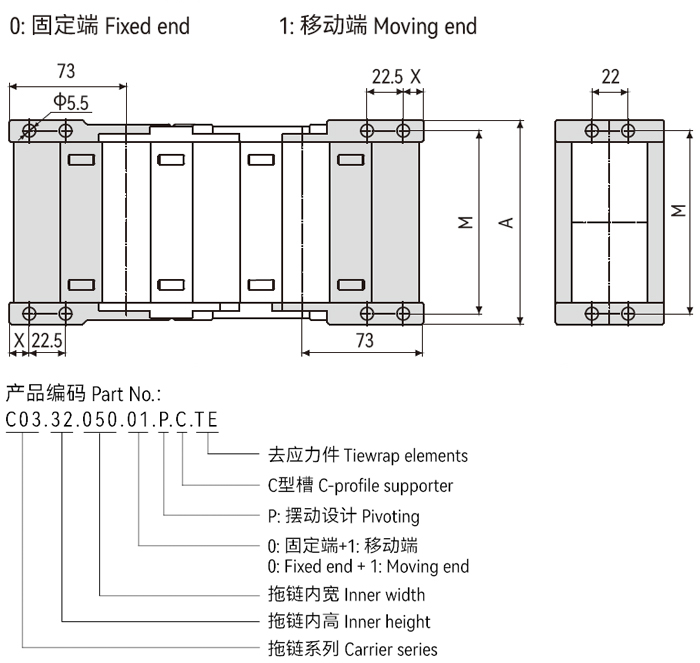

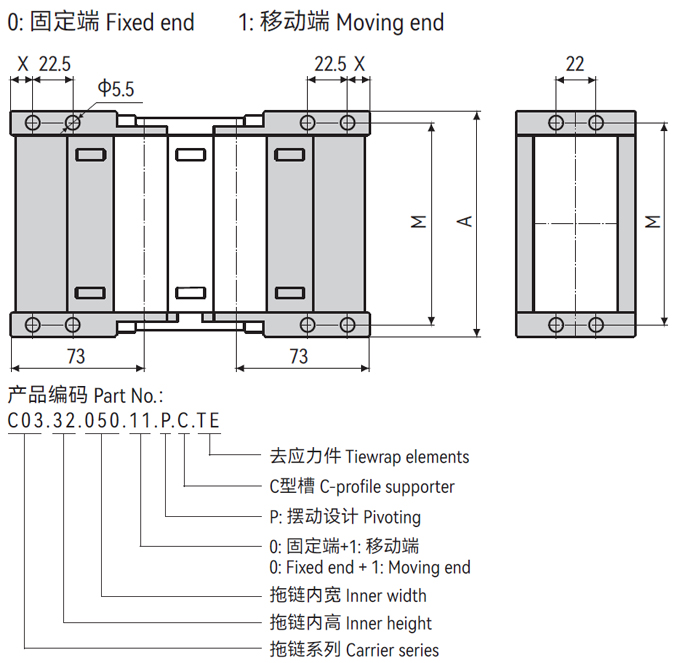

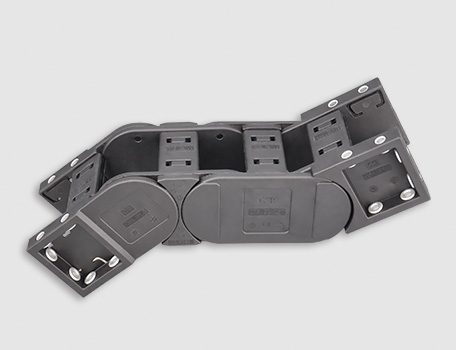

▊拖鏈接頭-擺動


A2鏈節數為偶數	A1鏈節數為奇數	拖鏈內寬 [mm]	A [mm]	X [mm]	M [mm]	安裝應力單元最大數量 [pcs]
產品編碼（擺動）	產品編碼（擺動）	拖鏈內寬 [mm]	A [mm]	X [mm]	M [mm]	安裝應力單元最大數量 [pcs]
C03.32.050.01.P.C.TE	C03.32.050.11.P.C.TE	50	77	12.5	64	3
C03.32.075.01.P.C.TE	C03.32.075.11.P.C.TE	75	102	12.5	89	4
C03.32.100.01.P.C.TE	C03.32.100.11.P.C.TE	100	127	12.5	114	6
C03.32.125.01.P.C.TE	C03.32.125.11.P.C.TE	125	152	12.5	139	8
C03.32.150.01.P.C.TE	C03.32.150.11.P.C.TE	150	177	12.5	164	10
C03.32.175.01.P.C.TE	C03.32.175.11.P.C.TE	175	202	12.5	189	11
C03.32.200.01.P.C.TE	C03.32.200.11.P.C.TE	200	227	12.5	214	13

▊技術參數

架空長度	≤ 3.0m	速度/ 加速度 FL_G	≤ 10 [m/s] / 50 [m/s2 ]
滑行距離	10-200m	速度/ 加速度 FL_B	≤ 3 [m/s] / 6 [m/s2 ]
豎直懸掛	≤ 30m	滑行速度/ 加速度	≤ 4 [m/s] / 25 [m/s2 ]
垂直站立	≤ 2.5m	允許溫度	-40℃ ~120℃
側向架空	≤ 2.0m	阻燃等級	UL94 HB

▊預裝拖鏈訂購編碼


① 根據需求提供無預應力上拱度NC版本拖鏈
② SV0203: 每間隔2pcs空鏈節安裝3pcs豎分隔片
③ SH01: 橫分隔件1pc 默認安裝中間孔位

▊ CSB重載型電纜拖鏈安裝說明

▊拖鏈安裝尺寸

重載型電纜拖鏈安裝尺寸

*如果安裝空間受到限制請咨詢CSB?.

R	063	075	100	125	150	175	200	225	250	300
H	180	204	254	301	354	404	454	494	554	654
D	174	186	211	236	261	286	311	331	361	411
K	310	350	430	505	585	665	745	805	900	1055

*實際安裝高度：H_F=H+40mm（負載 2.5kg/m)

▊C03.32長行程滑行應用 | 10-200m

R	063	075	100	125	150	175	200	225	250	300
H2	126	150	166	166	166	166	166	166	166	166
D2	146	158	370	470	500	655	770	900	930	1100
K2	310	350	616	784	896	1120	1288	1456	1568	1904
△CL	-	-	160	210	240	370	460	540	570	690

▊接頭安裝方式

重載型電纜拖鏈接頭安裝方式

*C03.32拖鏈接頭安裝方式示意圖
*接頭安裝方式取決于鏈節數是奇數還是偶數：奇數為A1，偶數為A2

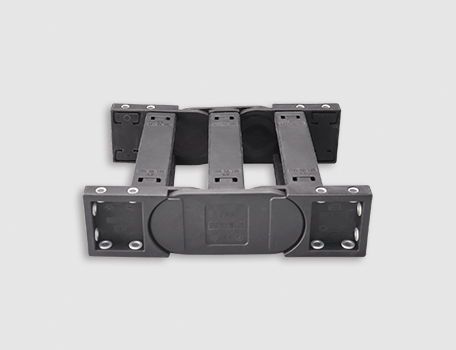

▊C03.32.Bi.01.P.C

重載型電纜拖鏈特殊配置

*推薦架空長行程拖行應用

重載型電纜拖鏈自由鏈節

*可S型站立

C03電纜拖鏈豎分隔片

● 將塑料拖鏈內空間按需分隔開電纜、油管、氣管等保護作用
● 高強度分隔片可穩固裝備在塑料拖鏈中
● 簡單快速安裝

C03拖鏈消除應力單元

● 適用C型支架，配合扎帶使用
● 更方便固定電纜，易于拆裝
● 節約安裝時間，空間、成本，緊湊的模塊化設計

C03電纜拖鏈長行程拖行-滑行墊

● 用于C03塑料電纜拖鏈長行程保護
● 經過摩擦優化耐磨復合塑料制成
● 堅固耐用，延長電纜拖鏈壽命
● 作為獨立部件供貨

橫分隔片

● 配合豎分隔片使用將電纜拖鏈內空間上下分層布置
● 豎分隔片可沿橫分隔片水平方向自由移動
● C02與C03預裝電纜拖鏈可選通用配置

C03 C型支架（重型）

● C型支架鋁合金陽極氧化表面
● 消除應力塑料元件可在導向槽內滑動
● 方便固定電纜并易于拆裝
● 作為獨立部件供貨

C03 C型支架

● C型支架鋁合金陽極氧化表面
● 消除應力塑料元件可在導向槽內滑動
● 方便固定電纜并易于拆裝
● 作為獨立部件供貨

單層電纜夾

● 可與C03系列接頭及C型支架集成
● 節約安裝時間、空間、成本、緊湊的模塊化設計
● 支撐面長，具有良好的穩定性
● 更方便固定電纜，易于拆裝

BL 波紋管

BL波紋管適用于眾多通用機械行業，出色的耐低溫和自阻燃性能還適用于汽車工業。此系列波紋管可在低溫下保持較好的抗沖擊性能，并具有良好的耐候性...
