Polymer-tech SolutionsTM
● 封閉式枕塊設計
● 內部安裝LIN-11滑動膜
● 陽極氧化鋁合金適配器
● 采用螺栓吊裝或側向安裝
● 免維護、低噪音
● 適用于污垢或灰塵環境
● 使用溫度-50℃/+90℃

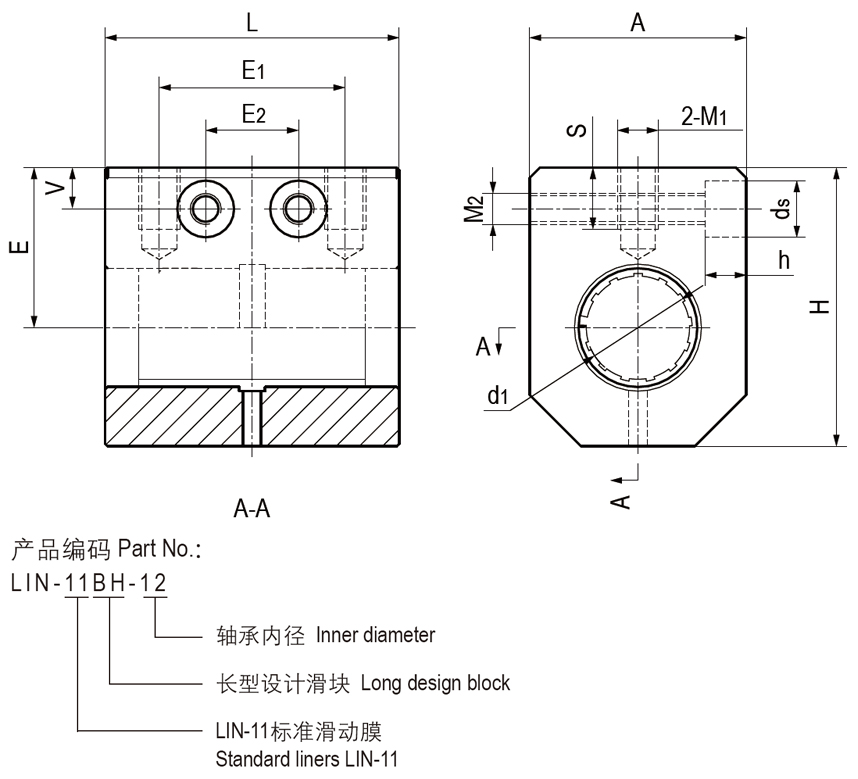

產品編碼 | 最大許可動載荷 | 最大許可靜載荷 | 重量 |
[N] | [N] | [g] | |
| LIN-11BH-10 | 725 | 5075 | 65 |
| LIN-11BH-12 | 960 | 6710 | 75 |
LIN-11BH-16 | 1440 | 10080 | 160 |
LIN-11BH-20 | 2250 | 15750 | 225 |
LIN-11BH-25 | 3625 | 25375 | 400 |
LIN-11BH-30 | 5100 | 35700 | 570 |
●最大比例為2:1
●1x =同軸軸承分離
●2x =從軸到負載或驅動力的距離
●小心：超過2:1比例時會發生爬行甚至卡死的現象！
這個原則與負載無關！這不是由于邊緣加載。它也不依賴于使用的驅動力！驅動力與軸承的距離越遠，所需驅動力越大，磨損也越大。
可能還有其他因素會增加制動效果，但摩擦系數是主要原因。
●注意：2:1法則是基于理論靜摩擦系數0.25，然而，額外的潤滑有助于降低摩擦并延長2:1的比例。
▊CSB-LIN?塑料直線軸承查詢系統V1.0?是包含了LIN塑料直線軸承以及LINP精密直線軸承，系統基于CSB?實驗室測試數據以及軸承材料相結合分析計算，您可以先選擇需要的軸承類型，通過輸入軸承載荷、速度、軸承數量以及相關位置信息等參數進行模擬計算，系統會根據輸入?yún)?shù)校核直線軸承類型符合性，輸出軸承負載安全性、負載與驅動力位置合理性、運行速度以及系統所需最小驅動力等數據。
▊由于系統基于理論數據模擬計算分析可能存在無法完全符合輸入?yún)?shù)，數據校核具有一定的局限性；安裝校核2：1法則與最小驅動力校核數據中軸承摩擦系數采用0.25計算。CSB?建議在設備上需再次做測試驗證以符合實際使用要求。
▊CSB-LIN?塑料直線軸承查詢系統輸出結果僅供設計選型參考，不可作為最終軸承符合性判定依據；如有疑問請與CSB?銷售工程師聯系。
